HEAVY DUTY CURTAIN RAIL
HEAVY DUTY CURTAIN RAIL

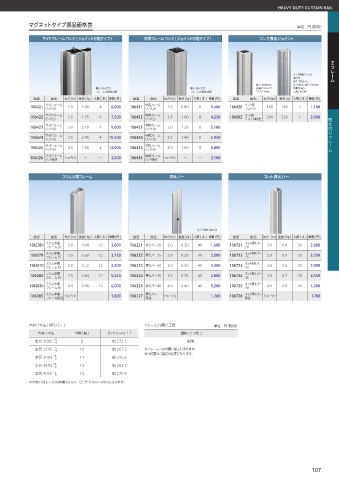

マグネットタイプ部品価格表 単位 : 円（税別）

サイドフレーム リンク( ジョイント可能タイプ) 中間フレーム リンク( ジョイント可能タイプ) リンク専用ジョイント

リンク専用ジョイント
強力型
長さ 200mm
長さ 400mm なべ小ねじ M5×30mm
最大 8m まで 最大 8m まで 付属ドリルネジ 平座金 M5
フレームの延長可能 フレームの延長可能 3.5×13mm 六角ナットM5
品番 品名 長さ（m） 重量 ( ㎏ ) 入数 (本) 単価 (円) 品番 品名 長さ（m） 重量( ㎏ ) 入数 (本) 単価 (円 ) 品番 品名 長さ（mm） 重量(g) 入数 (本) 単価 (円 )
サイドフレーム
106421 リンク20 2.0 1.40 4 6,000 106431 中間フレーム 2.0 0.80 8 3,400 106430 リンク用 400 160 1 1,100 間仕切りフレーム
リンク20
ジョイント
サイドフレーム
106422 リンク25 2.5 1.75 4 7,500 106432 中間フレーム 2.5 1.00 8 4,250 106602 リンク用 200 226 1 2,000
リンク25
ジョイント強力型
106423 サイドフレーム 3.0 2.10 4 9,000 106433 中間フレーム 3.0 1.20 8 5,100
リンク30 リンク30
サイドフレーム
106424 リンク35 3.5 2.45 4 10,500 106434 中間フレーム 3.5 1.40 8 5,950
リンク35
サイドフレーム
106425 リンク40 4.0 2.80 4 12,000 106435 中間フレーム 4.0 1.60 8 6,800
リンク40
サイドフレーム
106426 リンク特注 1m当り ー ー 3,500 106436 中間フレーム 1m当り ー ー 2,100
リンク特注
スリム中間フレーム 押えバー ネット押えバー

φ 4 穴あけ加工済
品番 品名 長さ（m） 重量( ㎏ ) 入数 (本) 単価 (円 ) 品番 品名 長さ（m） 重量( ㎏ ) 入数 (本) 単価 (円 ) 品番 品名 長さ（m）重量 ( ㎏ ) 入数 (本) 単価 (円)
サイドフレーム リンク取付寸法図 106278N スリム中間 2.0 0.48 12 3,000 106221 押えバー20 2.0 0.20 40 1,600 106721 ネット押えバー 2.0 0.4 20 2,600
20
フレーム20
106279 スリム中間 2.5 0.60 12 3,750 106222 押えバー25 2.5 0.25 40 2,000 106722 ネット押えバー 2.5 0.5 20 3,250
25
フレーム25
106281N スリム中間 3.0 0.72 12 4,500 106223 押えバー30 3.0 0.30 40 2,400 106723 ネット押えバー 3.0 0.6 20 3,900
30
フレーム30
106282 スリム中間 3.5 0.84 12 5,250 106224 押えバー35 3.5 0.35 40 2,800 106724 ネット押えバー 3.5 0.7 20 4,550
35
フレーム35
106283N スリム中間 4.0 0.96 12 6,000 106225 押えバー40 4.0 0.40 40 3,200 106725 ネット押えバー 4.0 0.8 20 5,200
フレーム40
40
106285 スリム中間 1m当り ー ー 1,800 106227 押えバー 1m 当り ー ー 1,200 106726 ネット押えバー 1m当り ー ー 1,700
フレーム特注 特注 特注
穴あけ寸法 ( 押えバー ) フレーム穴開け工賃 単位 : 円（税別）
穴あけ寸法 穴数(個) ピッチ (mm) ± 2 価格 (1ヵ所 )
+5
定尺 2005 - 0 8 約 272.1 620
+5
定尺 2505 - 0 10 約 267.2 ※フレームへの穴開け加工も承ります。
※穴位置のご指定が必要になります。
+5
定尺 3005 - 0 11 約 290.5
+5
定尺 3505 - 0 13 約 283.7
+5
定尺 4005 - 0 15 約 278.9
※穴あけはレールの両端50mm、ピッチ300mm以内となります。

107
