MOTORIZED CURTAIN RAIL
NEW Ⅱ 型 ニューⅡ型
単位 :mm

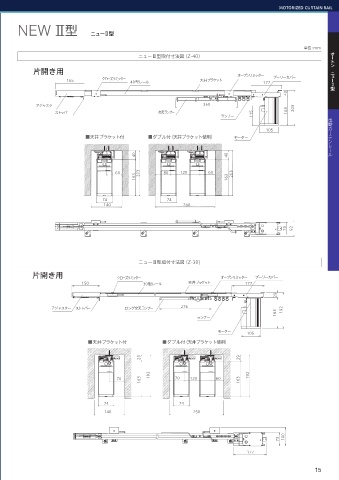

ニューⅡ型取付寸法図（Z-40）
片開き用 オープンリミッター
165 クローズリミッター 40型レール 天井ブラケット 177 プーリーカバー
40
アジャスター 350 203
ストッパー 交叉ランナー 115 163 電動カーテンレール
ランナー
105
■天井ブラケット付 ■ダブル付（天井ブラケット使用） モーター
40 40
60 203 80 120 60 203
163 163
74 74
140 260
73 92
ニューⅡ型取付寸法図（Z-30)
片開き用 クローズリミッター オープンリミッター プーリーカバー
150 30型レール 天井ブラケット 177
29
アジャスター ストッパー ロング交叉ランナー 276 192
163
ランナー
モーター
105
■天井ブラケット付 ■ダブル付（天井ブラケット使用）
29 29
192 192
70 163 70 120 60 163
74 74
140 250
73 100
177
15
