Page 18 - outCR総合-V9電動.indd
P. 18
AUTON オートン MOTORIZED CURTAIN RAIL
NEW Ⅱ 型 ニューⅡ型
単位 :mm

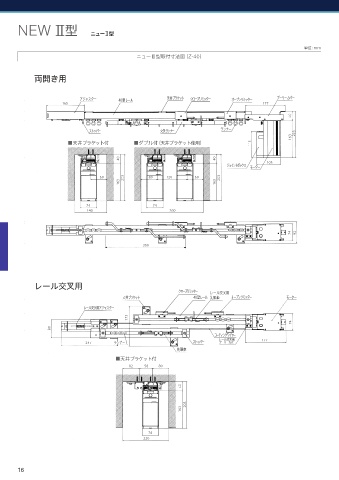

ニューⅡ型取付寸法図（Z-40）
両開き用
アジャスター 40型レール 天井ブラケット クローズリミッター オープンリミッター プーリーカバー
165 177
40
ストッパー 交叉ランナー ランナー 203
163
■天井ブラケット付 ■ダブル付（天井ブラケット使用） 115
40 40
ジョイントボックス モーター 105
60 203 80 120 60 203
163 163
74 74
140 260
74 92
350
レール交叉用
クローズリミッター レール交叉用
天井ブラケット 40型レール 先頭車 オープンリミッター モーター
レール交叉用アジャスター
173
74
80
コーティングワイヤー
プーリーカバー
247 ランナー ストッパー レール交叉用 177
先頭車
■天井ブラケット付
82 58 80
40
203
163
74
220
16
