MOTORIZED CURTAIN RAIL
単位 :mm
オートン

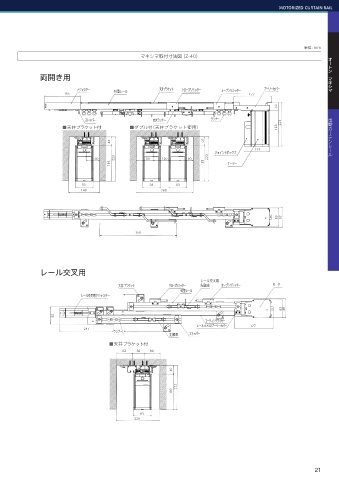

マキシマ取付寸法図（Z-40）
マキシマ
両開き用
アジャスター 40型レール 天井ブラケット クローズリミッター オープンリミッター プーリーカバー
165 177
40
電動カーテンレール
ストッパー 交叉ランナー ランナー 223
■天井ブラケット付 ■ダブル付（天井ブラケット使用） 183
40 40
114
ジョイントボックス
60 223 80 120 60 223
183 183 モーター
83 83 83
140 260
83 92
350
レール交叉用
レール交叉用
天井ブラケット クローズリミッター 先頭車 オープンリミッター モーター
40型レール
レール交叉用アジャスター
83 88
80
コーティングワイヤー
レール交叉用プーリーカバー 177
247
ランナー
先頭車 ストッパー
■天井ブラケット付
82 58 80
40
223
183
83
220
21
21
