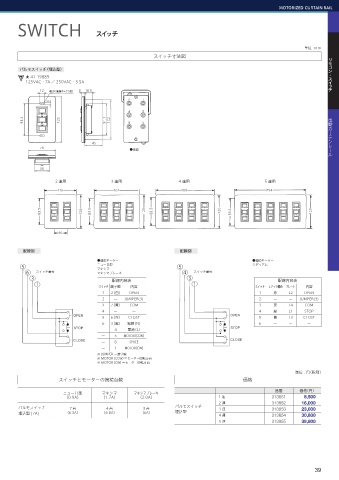

MOTORIZED CURTAIN RAIL
SWITCH スイッチ
単位 :mm
リモコン・スイッチ
スイッチ寸法図
パルモスイッチ（埋込型）
★ 41-19889
125VAC・7A ／ 250VAC・3.5A
12 取付穴（配線ボックス用） 8 18.5
5
電動カーテンレール
83.5 120 81.1 102
45
70 ●裏面
38
2 連用 3 連用 4 連用 5 連用
116 162 208 254
83.5 120 83.5 120 83.5 120 83.5 120
46
配線図 配線図
●適応モーター ●適応モーター
⑤ ニューⅡ型 ⑤ ミディアム
マキシマ
⑥ スイッチ番号 マキシマブレーキ ④ スイッチ番号
③ 配線内容表 ③ 配線内容表
① スイッチ 端子盤 内容 ① スイッチ モジュラ線色 プレート 内容
1 2（白） OPEN 1 赤 L2 OPEN
2 — JUMPER(3) 2 — — JUMPER(3)
3 7（黄） COM 3 黒 L4 COM
4 — — 4 緑 L1 STOP
5 6（赤） CLOSE 5 黄 L3 CLOSE
6 3（黒） 電源（N） 6 — — —
— 4 電源（L）
— 5 MOTOR（CCW）
— 8 SPACE
— 1 MOTOR（CW）
※ JUMPER ＝渡り線
※ MOTOR（CCW）＝モーター回転方向
※ MOTOR（CW）＝モーター回転方向
単位 : 円（税別）
スイッチとモーターの接続台数 価格
品番 価格（円）
ニューⅡ型 マキシマ マキシマブレーキ
（0.9A） （1.7A） （2.0A） 1連 313851 8,500
2連 313852 16,000
パルモスイッチ 7台 4台 3台 パルモスイッチ 3連 313853 23,000
埋込型 (7A) （6.3A） （6.8A） （6A） 埋込型 4連 313854 30,800
5連 313855 38,800
