AUTON オートン MOTORIZED CURTAIN RAIL

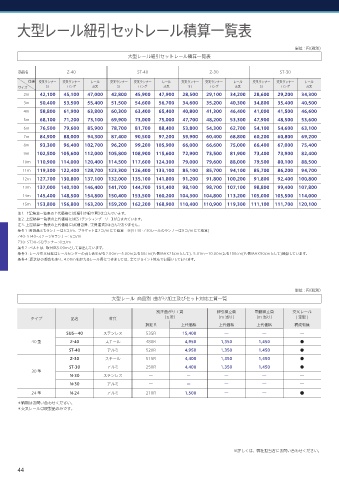

大型レール紐引セットレール積算一覧表

単位 : 円（税別）
大型レール紐引セットレール積算一覧表

商品名 Z-40 ST-40 Z-30 ST-30
仕様 交叉ランナー 交叉ランナー レール 交叉ランナー 交叉ランナー レール 交叉ランナー 交叉ランナー レール 交叉ランナー 交叉ランナー レール
サイズ ST ロング 交叉 ST ロング 交叉 ST ロング 交叉 ST ロング 交叉
2m 42,100 45,100 47,000 42,800 45,900 47,900 28,500 29,100 34,200 28,600 29,200 34,300
3m 50,400 53,500 55,400 51,500 54,600 56,700 34,600 35,200 40,300 34,800 35,400 40,500
4m 58,800 61,900 63,800 60,300 63,400 65,400 40,800 41,300 46,400 41,000 41,500 46,600
5m 68,100 71,200 73,100 69,900 73,000 75,000 47,700 48,200 53,300 47,900 48,500 53,600
6m 76,500 79,600 85,900 78,700 81,700 88,400 53,800 54,300 62,700 54,100 54,600 63,100
7m 84,900 88,000 94,300 87,400 90,500 97,200 59,900 60,400 68,800 60,200 60,800 69,200
8m 93,300 96,400 102,700 96,200 99,200 105,900 66,000 66,600 75,000 66,400 67,000 75,400
9m 102,500 105,600 112,000 105,800 108,900 115,600 72,900 73,500 81,900 73,400 73,900 82,400
10m 110,900 114,000 120,400 114,500 117,600 124,300 79,000 79,600 88,000 79,500 80,100 88,500
11m 119,300 122,400 128,700 123,300 126,400 133,100 85,100 85,700 94,100 85,700 86,200 94,700
12m 127,700 130,800 137,100 132,000 135,100 141,800 91,200 91,800 100,200 91,800 92,400 100,800
13m 137,000 140,100 146,400 141,700 144,700 151,400 98,100 98,700 107,100 98,800 99,400 107,800
14m 145,400 148,500 154,800 150,400 153,500 160,200 104,300 104,800 113,200 105,000 105,500 114,000
15m 153,800 156,800 163,200 159,200 162,200 168,900 110,400 110,900 119,300 111,100 111,700 120,100
注1. 上記積算一覧表の上代価格には【紐引き組立費】は含んでいます。
注2. 上記積算一覧表の上代価格には【STテンションプーリー】が含まれています。
注3. 上記積算一覧表の上代価格には【梱包費、実費運賃】は含んでおりません。
条件1：各商品ともランナーは6コ/m、ブラケットは2コ/mにて換算 ※(ST30・Z30レールのランナーは8コ/mにて積算)
Z40・ST40=ステージAランナー：6コ/m
Z30・ST30=SQランナー：8コ/m
条件2：ベルトは、取付高5.00mとして算出しています。
条件3：レール交叉仕様はレールセンターの召し合わせを2.00m～5.00m迄を50cm(片側MAX25cmとして)、5.01m～10.00m迄を100cm(片側MAX50cmとして)積算しています。
条件4：運送便の都合もあり、4.00mを超えるレール長につきましては、全てジョイント対応でお願いしております。

単位 : 円（税別）
大型レール 商品別 曲がり加工及びセット対応工賃一覧

別注曲がり工賃 紐引組立費 電動組立費 交叉レール
タイプ 品名 材質 （ヵ所） （m 当り） （m 当り） (定型)
指定 R 上代価格 上代価格 上代価格 構成有無
SUS―40 ステンレス 535R 15,400 ― ― ―
40 型 Z-40 スチール 480R 4,950 1,350 1,450 ●
ST-40 アルミ 520R 4,950 1,350 1,450 ●
Z-30 スチール 515R 4,400 1,350 1,450 ●
ST-30 アルミ 250R 4,400 1,350 1,450 ●
30 型
N-30 ステンレス ― — ― ― ―
N-30 アルミ ― — ― ― ―
24 型 N-24 アルミ 210R 1,500 ― ― ●
＊納期はお問い合わせください。
＊交叉レールは既製品のみです。

※詳しくは、弊社担当者にお問い合わせください。
