MOTORIZED CURTAIN RAIL

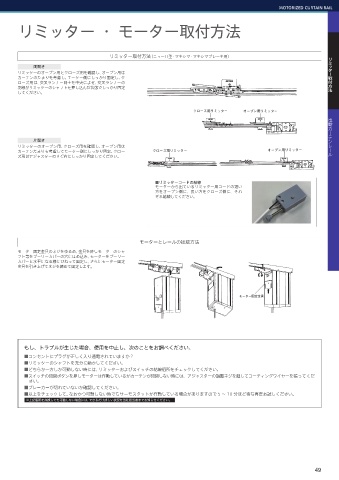

リミッター ・ モーター取付方法

リミッター取付方法
リミッター取付方法（ニューⅡ型・マキシマ・マキシマブレーキ用）
両開き
リミッターのオープン用とクローズ用を確認し、オープン用は
カーテンのたまりを考慮し、モーター側にしっかり固定し、ク
ローズ用は、交叉ランナー同士を中央によせ、交叉ランナーの
羽根がリミッターのシャフトを押し込んだ状態でしっかり固定
してください。

電動カーテンレール

片開き
リミッターのオープン用、クローズ用を確認し、オープン用は
カーテンたまりを考慮してモーター側にしっかり固定、クロー
ズ用はアジャスターのすぐ右にしっかり固定してください。

■リミッターコードの結線
モーターから出ているリミッター用コードの短い
方をオープン側に、長い方をクローズ側に、それ
ぞれ結線してください。

モーターとレールの接続方法
モーター固定金具のネジをゆるめ、金具を降しモーターのシャ
フト等をプーリーカバーの穴にはめ込み、モーターをプーリー
カバーと水平になる様にひねって固定し、さらにモーター固定
金具を引き上げてネジを締めて固定します。

もし、トラブルが生じた場合、使用を中止し、次のことをお調べください。

■コンセントにプラグが正しく入り通電されていますか？
■リミッターのシャフトを充分に動かしてください。
■どちらか一方しか可動しない時には、リミッターおよびスイッチの結線個所をチェックしてください。
■スイッチの開閉ボタンを押しモーターは作動しているがカーテンが開閉しない時には、アジャスターの調整ネジを廻してコーティングワイヤーを張ってくだ
さい。
■ブレーカーが切れていないか確認してください。
■以上をチェックして、なおかつ可動しない時でもサーモスタットが作動している場合がありますので 5 ～ 10 分ほど待ち再度お試しください。
※上記個所を点検しても可動しない場合には、できるだけ詳しい状況を当社担当者までお知らせください。

49
