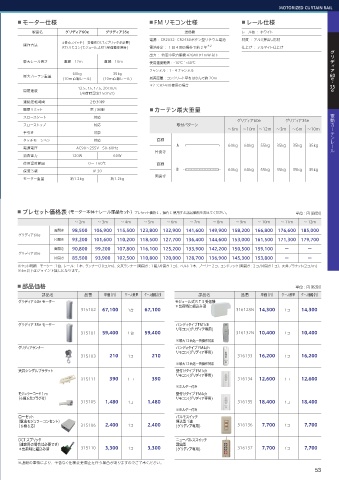

Page 55 - outCR総合-V9電動.indd
P. 55

MOTORIZED CURTAIN RAIL

       ■  モーター仕様                                      ■  FM リモコン仕様                    ■  レール仕様
            製品名         グリディア60e      グリディア35e                    送信機                 レール色 ： ホワイト
                                                      電源：CR2032・CR2430ボタン型リチウム電池      材質 ： アルミ押出し形材
                       a接点スイッチ(一斉操作DCTスプリッタが必要)
         操作方法                                                             ＊2
                       RTSリモコン(モジュール式RTS受信機使用時)       電池寿命 ： 1 日 4 回の操作で約 2 年         仕上げ ： アルマイト仕上げ
                                                      出力 ： 特定小電力無線 426MHz1mW 以下
         最大レール長さ       直線 12m         直線 10m          使用温度範囲：-10℃ ~+60℃
                                                      チャンネル：1・4 チャンネル
                           60kg          35kg
         最大カーテン重量
                       (10m直線レール)    (10m直線レール)       到着距離：コンクリート壁をはさんで約 20m
                                                      ＊2：CR2430使用の場合
                            12.5, 15, 17.5, 20cm/s
         開閉速度
                             (出荷時設定15cm/s)
         連続運転時間                  2分30秒
         開閉リミット                  電子制御                 ■  カーテン最大重量                                                     電動カーテンレール
         スロースタート                  対応
                                                                                    グリディア60e         グリディア35e
         スローストップ                  対応                           取付パターン
                                                                                 ～6m  ～10m ～12m   ～3m   ～6m  ～10m
         手引き                      可能
         タッチモーション                 対応                    直線
                                                                                 60kg  60kg  55kg  35kg  35kg  35kg
         電源電圧               AC90～255V 50-60Hz
                                                       片開き
         消費電力             120W           60W
         使用温度範囲                 0～＋60℃                  直線
         保護等級                     IP 30                                          60kg  60kg  55kg  35kg  35kg  35kg
                                                       両開き
         モーター重量           約1.2kg        約1.2kg





       ■  プレセット価格表 (モーター本体＋レール部品セット)   プレセット価格に、操作に使用する部品価格を加えてください。                                     単位 : 円（税別）
                           ～ 2m    ～ 3m    ～ 4m    ～ 5m     ～ 6m    ～ 7m    ～ 8m    ～ 9m   ～ 10m    ～ 11m   ～ 12m
                    両開き   98,500  106,900  115,500  123,800  132,900  141,600  149,900  158,200  166,800  176,600  185,000
       グリディア60e
                    片開き   93,200  101,600  110,200  118,500  127,700  136,400  144,600  153,000  161,500  171,300  179,700
                    両開き   90,800  99,200  107,800  116,100  125,200  133,900  142,200  150,500  159,100  ー   ー
       グリディア35e
                    片開き   85,500  93,900  102,500  110,800  120,000  128,700  136,900  145,300  153,800  ー   ー
       ※セット明細 モーター：1台、レール：１本、ランナー（10コ/ｍ）、交叉ランナー（両開き：１組/片開き１コ）、ベルト１本、プーリー２コ、エンドフック（両開き：２コ/片開き１コ）、天井ブラケット(2コ/m)
       ※4m以下はジョイント無しになります。

       ■  部品価格                                                                                           単位 : 円（税別）
                部品名            品番     単価（円）  ケース数量  ケース価格（円）           部品名            品番     単価（円）  ケース数量  ケース価格（円）
       グリディア 60e モーター                                          モジュール式ＲＴＳ受信機
                                                               ＊出荷時に組込み済
                             315102  67,100   1台    67,100                          316128N  14,300  1コ    14,300
       グリディア 35e モーター                                          ハンディタイプFM1ch
                             315101  59,400   1台    59,400     リモコン(グリディア専用)        316132N  10,400  1コ    10,400
                                                               ※最大12台迄一斉操作対応
       グリディアランナー                                               ハンディタイプ FM4ch
                                                               リモコン(グリディア専用)
                             315103    210    1コ      210                           316133  16,200   1コ    16,200
                                                               ※最大12台迄一斉操作対応
        天井シングルブラケット                                            壁付けタイプ FM1ch
                             315111    390    1コ      390      リモコン(グリディア専用)        316134  12,600   1コ    12,600
                                                               ※ホルダー付き
       モジュラーコード１ｍ                                              壁付けタイプ FM4ch
       （６極６芯プラグ付）                                              リモコン(グリディア専用)
                             315105   1,480   1コ     1,480                          316135  18,400   1コ    18,400
                                                               ※ホルダー付き
       ローゼット                                                   パルモスイッチ
       （露出モジュラーコンセント）                                          埋込型 1連
       （６極６芯）                315106   2,400   1コ     2,400     (グリディア専用)            316136   7,700   1コ     7,700

        DCT スプリッタ                                              ニューパルススイッチ
       （連窓用の場合は必要です）                                           露出型
        ＊出荷時に組込み済            315110   3,300   1コ     3,300     (グリディア専用)            316137   7,700   1コ     7,700

        ※諸般の事情により、予告なく仕様変更廃止を行う場合がありますのでご了承ください。
