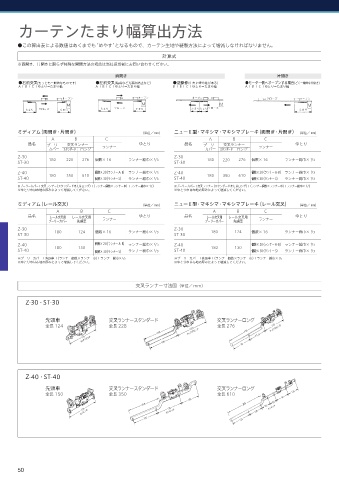

カーテンたまり幅算出方法

●この算出表による数値はあくまでも“めやす”となるもので、カーテン生地や縫製方法によって増減しなければなりません。

計算式
※両開き、片開きに限らず特殊な開閉方法の場合は当社担当者にお問い合わせください。
両開き 片開き
●右前交叉（もっとも一般的なものです） ●左前交叉（暗幕など光漏れ防止など） ●逆操作（中央に壁や柱がある） ●モーター側へオープンする場合（ごく一般的な片開き）
A ＋ B ＋ C ＋ゆとり＝たまり幅 A ＋ B ＋ C ＋ゆとり＝たまり幅 B ＋ B ＋ C ＋ゆとり＝たまり幅 A ＋ B ＋ C ＋ゆとり＝たまり幅

ミディアム（両開き・片開き） （単位／ mm） ニューⅡ型・マキシマ・マキシマブレーキ（両開き・片開き） （単位／ mm）
A B C A B C
品名 プーリー 交叉ランナー ゆとり 品名 プーリー 交叉ランナー ゆとり
カバー スタンダード ロング ランナー カバー スタンダード ロング ランナー
Z-30 180 220 276 個数× 16 ランナー総巾× 1 /3 Z-30 180 276 個数× 16 ランナー総巾× 1 /3
ST-30 ST-30 220
Z-40 個数× 20（ランナー A・B） ランナー総巾× 1 /3 Z-40 個数× 20（ランナー A・B） ランナー総巾× 1 /3
ST-40 180 350 610 個数× 30（ランナー S） ランナー総巾× 1 /3 ST-40 180 350 610 個数× 30（ランナー S） ランナー総巾× 1 /3
※プーリーカバー＋交叉ランナー（スタンダードまたはロング）＋（ランナー個数×ランナー巾）＋ランナー総巾× 1/3 ※プーリーカバー＋交叉ランナー（スタンダードまたはロング）＋（ランナー個数×ランナー巾）＋ランナー総巾× 1/3
※ゆとり巾は布地の厚みによって増減してください。 ※ゆとり巾は布地の厚みによって増減してください。

ミディアム（レール交叉） （単位／ mm） ニューⅡ型・マキシマ・マキシマブレーキ（レール交叉） （単位／ mm）
A B C A B C
品名 レール交叉用 レール交叉用 ゆとり 品名 レール交叉用 レール交叉用 ゆとり
プーリーカバー 先頭車 ランナー プーリーカバー 先頭車 ランナー
Z-30 Z-30
ST-30 180 124 個数× 16 ランナー総巾× 1 /3 ST-30 180 124 個数× 16 ランナー総巾× 1 /3
Z-40 個数× 20（ランナー A・B） ランナー総巾× 1 /3 Z-40 180 130 個数× 20（ランナー A・B） ランナー総巾× 1 /3
ST-40 180 130 個数× 30（ランナー S） ランナー総巾× 1 /3 ST-40 個数× 30（ランナー S） ランナー総巾× 1 /3
※プーリーカバー＋先頭車＋（ランナー個数×ランナー巾）＋ランナー総巾× 1 /3 ※プーリーカバー＋先頭車＋（ランナー個数×ランナー巾）＋ランナー総巾× 1 /3
※ゆとり巾は布地の厚みによって増減してください。 ※ゆとり巾は布地の厚みによって増減してください。

交叉ランナー寸法図（単位／ mm）

Z-30・ST-30

先頭車 交叉ランナースタンダード 交叉ランナーロング
全長 124 全長 228 全長 276
120
105 155
100

Z-40・ST-40
先頭車 交叉ランナースタンダード 交叉ランナーロング
全長 150 全長 350 全長 610
150 265

50
