AUTON オートン MOTORIZED CURTAIN RAIL

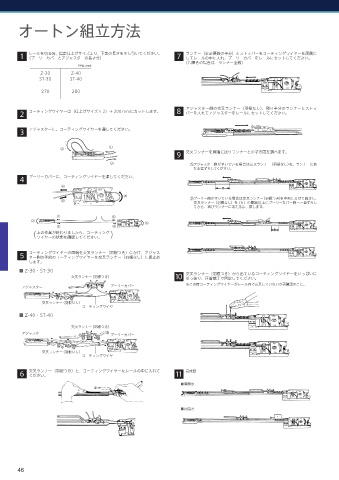

オートン組立方法

レールを切る時、指定仕上げサイズより、下表の長さをさし引いてください。 7 ランナー（全必要数の半分）とストッパーをコーティングワイヤーを両側に
1 （プーリーカバーとアジャスターの長さ分） してレールの中に入れ、プーリーカバーをレールにセットしてください。
（片開きの場合は、ランナー全数）
（単位 /mm）
Z-30 Z-40
ST-30 ST-40
270 280

2 コーティングワイヤーは（仕上げサイズ× 2）＋ 200 ｍｍにカットします。 8 アジャスター側の交叉ランナー（羽根なし）、残り半分のランナーとストッ
パーを入れてアジャスターをレールにセットしてください。

3 アジャスターに、コーティングワイヤーを通してください。

② ①
9 交叉ランナーを両端に送りランナーとのすき間を調べます。
③ A アジャスター側がすいている場合は交叉ランナー（羽根なし）を、ランナーにあ
たる迄ずらしてください。
4 プーリーカバーに、コーティングワイヤーを通してください。
⑥
⑤
④ B プーリー側がすいている場合は交叉ランナー（羽根つき）を中央によせて固定し、
交叉ランナー（羽根なし）を（ｂ）の間隔以上にプーリーカバー側へ一旦ずらし
てから、再びランナーにあたる迄、戻します。
① ⑥
② ⑤
③ ④
（ 上の作業が終わりましたら、コーティング ）
ワイヤーの状態を確認してください。

5 コーティングワイヤーの両端を交叉ランナー（羽根つき）にかけ、アジャス
ター側の手前のコーティングワイヤーを交叉ランナー（羽根なし）に仮止め
します。
■ Z-30・ST-30
交叉ランナー（羽根つき）から出ているコーティングワイヤーをいっぱいに
交叉ランナー（羽根つき） 10 引っ張り、圧着端子で固定してください。
アジャスター プーリーカバー ※この時コーティングワイヤーがレール内で交叉していないか再確認のこと。

交叉ランナー（羽根なし）
コーティングワイヤー
■ Z-40・ST-40

交叉ランナー（羽根つき）
アジャスター プーリーカバー

交叉ランナー（羽根なし）
コーティングワイヤー

6 交叉ランナー（羽根つき）と、コーティングワイヤーをレールの中に入れて 11 完成図
ください。
■両開き

■片開き

46
