MOTORIZED CURTAIN RAILCURTAIN RAIL
MOTORIZED

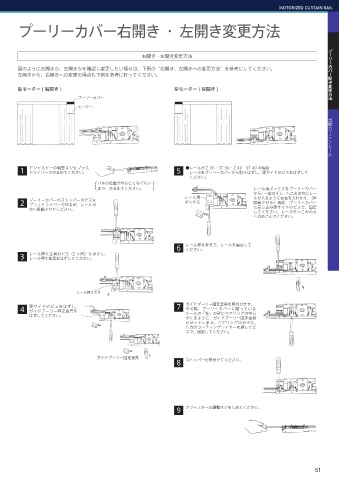

プーリーカバー右開き・ 左開き変更方法

プーリーカバー開き変更方法

右開き・左開き変更方法
図のように右開きか、左開きかを確認し変更したい場合は、下例の“右開き、左開きへの変更方法”を参考にしてください。
左開きから、右開きへの変更の場合も下例を参考に行ってください。

右モーター ( 右開き ) 左モーター ( 左開き )
ϓʔϦʔΧόʔ
ϓʔϦʔΧόʔ
Ϟʔλʔ Ϟʔλʔ
電動カーテンレール

1 アジャスターの調整ネジをプラス 5 ●レールが Z-30・ST-30・Z-40・ST-40 の場合
ドライバーでゆるめてください。
レールをプーリーカバーから取りはずし、両サイドのビスをはずして
ください。
ʢ ·ͰɺΏΔΊ͍ͯͩ͘͞ɻ ʣ όωͷҐஔ͕த৺ʹ͘Δ͙Β͍ レール用ボックスをプーリーカバー
から、一度はずし、へこみの方にレー
レール用 ルが入るように左右を入れかえ、（半
2 プーリーカバーのストッパーのビスを ボックス 回転させる）再度、プーリーカバー
プラスドライバーでゆるめ、レールの
方へ移動させてください。 に差し込み両サイドのビスで、固定
してください。レールをへこみの方
へはめこんでください。

6 レール押え金具で、レールを固定して
ください。
3 レール押え金具のビス（2 ヶ所）をはずし、
レール押え金具をはずしてください。

Ϩʔϧԡ͑ۚ۩

4 両サイドのビスをはずし、 7 ガイドプーリー固定金具を取付けます。
その際、プーリーカバーに貼っている
ガイドプーリー固定金具を
はずしてください。 シールの「左」の所にベアリングの中心
がくるように、ガイドプーリー固定金具
をセットします。ベアリングのみぞに、
片方のコーティングワイヤーを通してビ
スで、固定してください。

ガイドプーリー固定金具 ストッパーを取付けてください。
8

9 アジャスターの調整ネジをしめてください。

51
