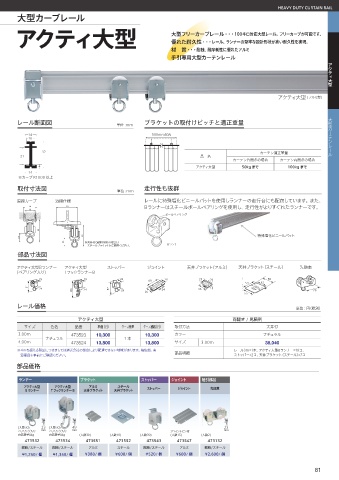

Page 83 - outCR総合-V9電動.indd

HEAVY DUTY CURTAIN RAIL
HEAVY DUTY CURTAIN RAIL
大型カーブレール
アクティ大型 大型フリーカーブレール・・・ 100キロ対応大型レール。フリーカーブが可能です。

優れた耐久性・・・ レール、ランナーの堅牢な設計形状が高い耐久性を実現。
材 質・・・ 耐蝕、耐摩耗性に優れたアルミ
手引専用大型カーテンレール アクティ大型

アクティ大型 [アルミ製]

大型カーテンレール大型カーテンレール
レール断面図 単位 :mm ブラケットの取付けピッチと適正重量

NNҎ಺

カーテン適正重量
品 名
カーテン片開きの場合 カーテン両開きの場合
アクティ大型 50kg まで 100kg まで

※カーブ R1000 以上
取付寸法図 単位 :mm 走行性も抜群

直線カーブ 溶接仕様 レールに特殊塩化ビニールパットを使用しランナーの走行音にも配慮しています。また、
Bランナーはスチールボールベアリングを使用し、走行性がよりすぐれたランナーです。

ϘʔϧϕΞϦϯά

特殊塩化ビニールパット

˞ఱҪ෇ʢ༹઀࢓༷ʣͷ৔߹͸
ɹενʔϧϒϥέοτΛ͝࢖༻͍ͩ͘͞ɻ #ϥϯφʔ
部品寸法図

ΞΫςΟେܕ#ϥϯφʔ ΞΫςΟେܕ ετούʔ δϣΠϯτ ఱҪϒϥέοτʢΞϧϛʣ ఱҪϒϥέοτʢενʔϧʣ ઌ಄ं
ϕΞϦϯάೖΓ 5ϑοΫϥϯφʔ#

レール価格 単位 : 円（税別）
アクティ大型 両開き / 見積例
サイズ 色名 品番 単価（円） ケース数量 ケース価格（円） 取付方法 天井付
3.00m 473523 10,300 10,300 カラー ナチュラル
ナチュラル 1本
4.00m 473524 13,800 13,800 サイズ 3.00m 38,040
※4mを超える製品につきましては運送会社の都合により配達できない地域があります。梱包費、実 レール3m=1本、アクティ大型Bランナー=18コ、
費運賃を事前にご確認ください。 部品明細 ストッパー=2コ、天井ブラケット（スチール）=7コ
部品価格

ランナー ブラケット ストッパー ジョイント 紐引部品
アクティ大型 アクティ大型 アルミ スチール ストッパー ジョイント 先頭車
Bランナー Tフックランナー B 天井ブラケット 天井ブラケット

環 環 環
下 下 下
(入数30) 23 (入数30) 49 23
ベアリング入り mm ベアリング入り mm ジョイントピン付 mm
許容荷重8kg 許容荷重8kg (入数30) (入数10) (入数30) (入数15) (入数2)
473532 473534 473551 473552 473543 473547 473132
樹脂/スチール 樹脂/スチール アルミ スチール 樹脂/スチール アルミ 樹脂/スチール
¥1,250/ 個 ¥1,350/ 個 ¥380/ 個 ¥600/ 個 ¥520/ 個 ¥600/ 個 ¥2,600/ 個

81
