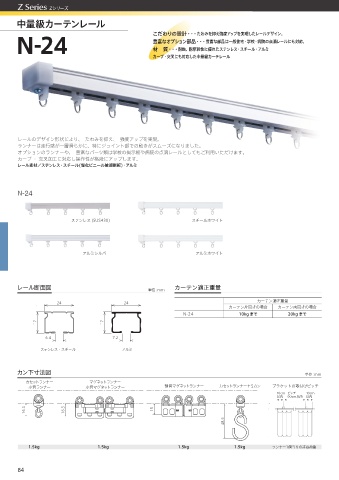

Z Series Zシリーズ HEAVY DUTY CURTAIN RAIL

中量級カーテンレール
N-24 こだわりの設計・・・ たわみを抑え強度アップを実現したレールデザイン。
豊富なオプション部品・・・ 豊富な部品は一般住宅・学校・病院の点滴レールにも対応。
材 質・・・ 耐蝕、耐摩耗性に優れたステンレス・スチール・アルミ
カーブ・交叉にも対応した中量級カーテレール

レールのデザイン形状により、 たわみを抑え、 強度アップを実現。
ランナーは走行感が一層滑らかに、特にジョイント部での動きがスムーズになりました。
オプションのランナーや、 豊富なパーツ類は学校の掲示板や病院の点滴レールとしてもご利用いただけます。
カーブ ・ 交叉加工に対応し操作性が格段にアップします。
レール素材／ステンレス・スチール(塩化ビニール被膜鋼板)・アルミ

N-24

ステンレス (SUS430) スチールホワイト

アルミシルバー アルミホワイト

レール断面図 単位 :mm カーテン適正重量

カーテン適正重量
カーテン片開きの場合 カーテン両開きの場合
N-24 10kg まで 20kg まで

ステンレス・スチール アルミ

カン下寸法図 単位 :mm
カセットランナー マグネットランナー
小音ランナー 小音マグネットランナー 静音マグネットランナー カセットランナー＋Sカン ブラケットの取付けピッチ
DN ϐον DN
Ҏ಺ DNҎ಺ Ҏ಺

1.5kg 1.5kg 1.5kg 1.5kg ランナー1個当りの許容荷重

84
